EOB - 02/K (online prístupový systém)

EOB - 02 /K je prístupový systém využívajúci bezkontaktné identifikačné prvky pre kontrolu a ovládanie prístupu do chráneného priestoru. EOB je vyrábaný v sieťovom vyhotovení s možnosťou pripojenia operačno - pamäťových jednotiek EOB-02. Systém pracuje na základe prenosu dát medzi identifikačným médiom (RFID príveskom/kartou) a EOB - 02/K.

Základné vlastnosti systému:

max. počet ks: podľa počtu voľných IP adries
možnosť pripojenia dvoch čítacích jednotiek na jednu EOB-02
(VSTUP/VÝSTUP s nezávislým záznamom a signalizáciou stavu pomocou dvoch LED diód)
EOB-02 s integrovanými funkciami ČSD a prevodníka RS485/LAN
nastaviteľný čas odblokovania elektr. zámku pomocou prepínačov
signalizácia komunikácie na EOB pomocou dvoch LED diód
možnosť inventúry identifikátorov - frekvencia používania
kapacita EEPROM 1800 udalostí
pri on-line prepojení záznam udalosti vykonávaný priamo do PC
funkcia sledovania posledných udalostí
verzia pripojiteľná na LAN sieť cez konektor RJ45.

Prístupový systém EOB-02:

EOB-02 obsahuje elektroniku, riadiaci procesor , pamäť EEPROM pre zaregistrovanie bezkontaktných identifikátorov s kapacitou 1800 udalostí a obvody pre ovládanie vedľajšieho zariadenia napr. elektromagnetického zámku. Zabezpečuje tiež kontrolu stavu dverí za pomoci integrovanej funkcie ČSD (časový snímač dverí). Za pomoci DIP prepínačov umožňuje nastavenie sieťových adries a dobu zopnutia relé pre otváranie dverí v intervaloch 1,4,8 a 12s. Kapacita záznamov pri on-line prepojení s PC je obmedzená len kapacitou pamäte PC. EOB-02 poskytuje aj funkciu hlasovacieho zariadenia.

čítací protokol Wiegand 26Bit, 125 kHz
podporované média: bezkontaktné identifikátory EM4102 a kompatibilné
napájanie: 8 - 12 V AC, DC/150 mA
vstupy: vstup pre 2 bezdotykové plochy
výstupy: relé 8 A / 250 VAC, 1x relé, 1x relé ČSD
konektor RJ45
kapacita identifikátorov: 900
doba uvoľnenia el.zámku: nastaviteľná od 1 až 12 s

Programátor EOB s prevodníkom RS485/USB:

Programátor sa využíva na programovanie EOB - 02/K, zabezpečuje prenos identifikačných čísel jednotlivých kariet/príveskov do zoznamu kľúčov cez osadenú bezdotykovú plochu. Obsahuje tiež prevodník USB-RS485, čím umožňuje on-line prepojenie medzi PC a EOB - 02/K na väčšie vzdialenosti.

programovanie identifikátorov do EOB - 02/K
prepojenie EOB s PC na väčšie vzdialenosti
prevodník USB-RS485
napájanie: cez USB
zásuvka USB / RS485
bezkontaktná čítačka
rozmery montážnej škatule: 40 x 88 x 75 mm (v x š x h)

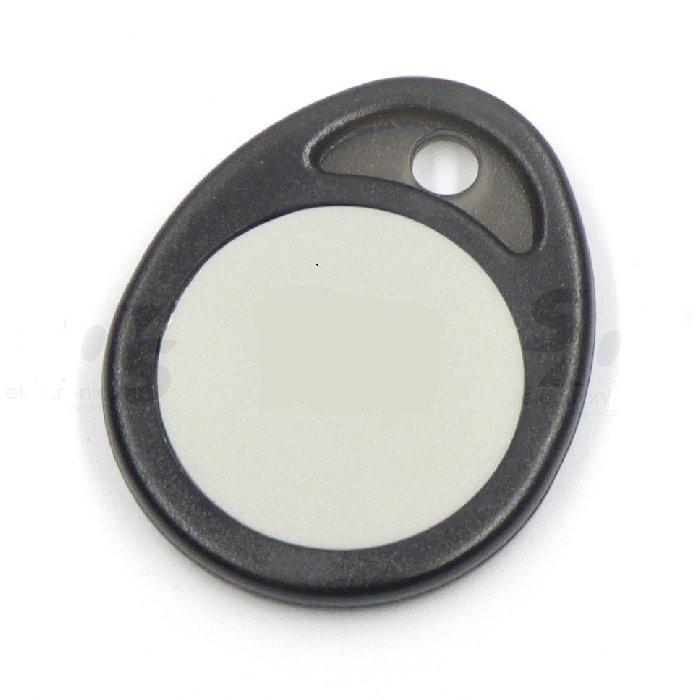

Bezkontaktné prívesky:

Bezkontaktná kľúčenka je náhradou za mechanické kľúče, ktoré ovládajú systém uvoľnenia elektrického zámku. Vo vnútri plastového puzdra je osadený čip a navinutá cievka. Veľkosťou a tvarom je prívesok prispôsobený k jednoduchej manipulácii ako aj upevneniu napr. ku kľúčenke, čo umožňuje otvor v užšej časti prívesku. Čip obsahuje identifikačné číslo, ktoré slúži k identifikácií užívateľov.

frekvencia 125kHz
identifikačné číslo typ EM 4102
čip R/O Unique
čítacia vzdialenosť max. 10 cm
farba: čierna, šedá

Bezkontaktné čítacie jednotky Wiegand, 125 kHz (EXT ANTÉNA):

Do ponuky je zaradených niekoľko typov bezkontaktných čítacích jednotiek, ktoré sa líšia dizajnom a ďalšími vlastnosťami, ktoré umožňujú ich využitie v rôznych typoch prostredí a poskytujú rozdielne stupne zabezpečenia priestorov. Čítacie jednotky podporujú protokol Wiegand 26bit s vysielacou frekvenciou 125kHz. Podľa typu čítačky je možné používať identifikátory typu EM4102 a iné kompatibilné identifikátory.

napájanie: 12 VDC
spotreba prúdu: max. 50mA
identifikátory: EM4102
frekvencia: 125 kHz
výstupný protokol: Wiegand 26bit
farba: biela
rozmery krytu: 80 x 80 x 41 mm (vxšxh)
kryt: plast

Ovládanie 2 čítacích jednotiek EXT umiestnených v tesnej blízkosti bez vzájomného ovplyvňovania

EOB-02 má schopnosť kontrolovať dve čítacie jednotky EXT umiestnené v tesnej blízkosti bez vzájomného ovplyvňovania, tzn. že ich čítacia schopnosť sa neruší existenciou dvoch elektromagnetických polí blízko vedľa seba. Je to dosiahnuté spôsobom funkčnosti čítacích jednotiek, v mimoriadne krátkych časových intervaloch je funkčná vždy len jedna z nich. Preto EOB-02 a čítacie jednotky spojené aj piatym vodičom.

Základné zapojenie EOB - 2

Do siete je možné zapojiť ľubovoľný počet EOB-02 (podľa voľných IP adries), ktoré sú po naprogramovaní a pripojení na zdroj schopné pracovať samostatne bez pripojenia na PC. Pokiaľ je však požadovaný vyšší stupeň kontroly vstupov a výstupov z chráneného objektu, operačné jednotky EOB-02 môžu pracovať on-line pripojené k PC s nainštalovaným softwarom EOB.

Pre pripojenie k PC je potrebný prevodník RS 485/USB. Jednotlivé EOB-02 sú pripojené na prevodník paralelne.

V prípade, že je v sieti zapojených viac operačných jednotiek, je potrebné vybrať vhodný zdroj, nakoľko tento môže zabezpečovať aj napájanie iných zariadení ako napr. elektrického zámku alebo sirény. Z dôvodu správneho fungovania siete s väčším počtom EOB-02, odporúčame samostatné napájanie pre každú EOB.
